ZQ(ZQH、ZQSH)系列圓柱齒輪減速機

TAG推薦

ZQH減速機 ZQ減速機 ZQA減速機

立即訂購

ZQ減速機，JZQ減速機，JZQ圓柱齒輪減速機是兩級三軸漸開線圓柱齒輪減速器，ZQH減速器型是圓弧圓柱齒輪，ZQSH減速器型是二級傳動雙圓弧圓柱齒輪。箱體結構為水平分割全封閉式，機械性能好，工作，維護方便。本機還具有過載，、慣性力矩小，適用于起重頻繁和正、反向運轉的特點。廣泛應用于建材、起重、運輸、冶金、化工和輕工等行業。其聯動方式可用聯軸器直接聯動，也可用鏈條、皮帶撓性聯動

JZQ減速機ZQ200減速機ZQ200、ZQH200、JZQ200圓柱齒輪減速器，ZQ減速機ZQ250減速機ZQ250、ZQH250、JZQ 250圓柱齒輪減速器,ZQ350、ZQH350、JZQ 350圓柱齒輪減速器,ZQ400、ZQH400、JZQ 400圓柱齒輪減速器,ZQ500、ZQH500、JZQ 500圓柱齒輪減速器,ZQ650、ZQH650、JZQ 650圓柱齒輪減速器,ZQ850、ZQH850、JZQ 850圓柱齒輪減速器,ZQ1000、ZQH1000、JZQ 1000圓柱齒輪減速器.ZQ型是漸開線圓柱齒輪減速器，ZQH型是圓弧圓柱齒輪減速器。各減速機型均適用于建材、起重、運輸、冶金、化工和輕工等行業。高速軸轉速不超過1500r/min，齒輪圓周速度不大于12m/s，效率不低于0.94，工作環境為-40℃—＋40℃，可正反轉運行。

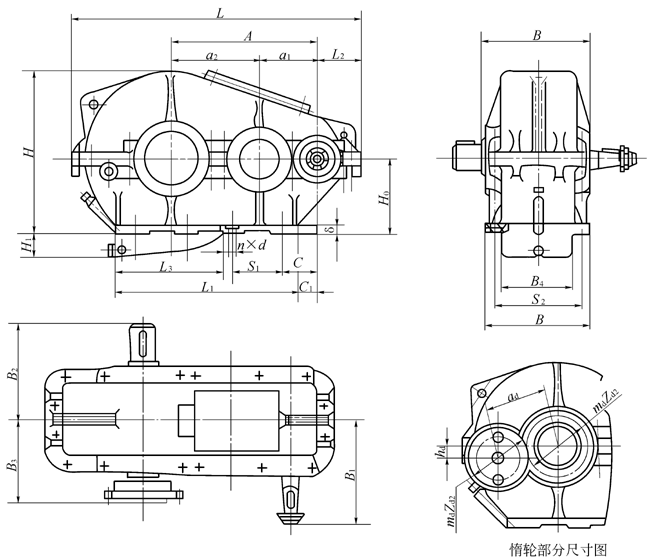

型號		中心距			中心高	大外形尺寸			軸端尺寸			L1	L2	L3
		a	a1	a2		L	B	H	高速軸	低速軸
		a	a1	a2		L	B	H	B1	B2	B3
ZQ ZQH ZQSH	250	250	100	150	160-1	540	230	325	200	220	164.5	345	101	-
	350	350	150	200	200-1	730	290	405	260	250 (270)	214	470	132	-
	400	400	150	250	250-1	826	310	490	270	300	234	490	133	-
	500	500	200	300	300-1.5	986	350	590	330	325 (350)	270	620	148	-
	650	650	250	400	320-1.5	1278	470	700	430	430	342	830	183	495
	750	750	300	450	320-1.5	1448	510	745	450	450	362	1020	207	620
	850	850	350	500	400-1.5	1632	580	875	510	525	403	1100	236	610
	1000	1000	400	600	400-1.5	1896	660	965	550	605	507	1350	257	870

型號		B4	H1		安裝尺寸						惰輪部分				大重量 (公斤)
					C	C1	孔距		孔徑	孔數 n	ad	hd	md	Zd2
					C	C1	S1	S2	孔徑	孔數 n	ad	hd	md	Zd2
ZQ ZQH ZQSH	250	-	-	20	60	28	235	190	17	4	-	-	-	-	100
	350	-	-	25	100	40	310	250	17	4	-	-	-	-	200
	400	-	-	25	110	80	370	270	17	4	-	-	-	-	250
	500	-	-	25	130	80	240	310	17	6	216	30	4	68	390
	650	318	95	35	160	85	215	410	25	8	276	50	4	69	880
	750	362	130	35	155	55	275	450	25	8	-	-	-	-	1100
	850	418	105	40	155	75	300	520	32	8	272	30	4	73	1500
	1000	478	200	40	200	100	350	590	32	8	-	-	-	-	2230

注：①、括號內尺寸只用于Z型加粗單伸軸端(見表11)，且盡可能不用。(加粗單伸軸端僅適用于ZQH、ZQSH)
②JZQ、ZQ(ZQH、ZQSH)僅出軸鍵槽不同見下表，其他尺寸均同。

規格		250	350	400	500	650	750	850	1000
鍵寬 b2 (鍵槽深t)	JZQ型	18(8)	18(8)	28(8)	28(8)	36(10)	36(10)	36(12.8)	40(13.5)
鍵寬 b2 (鍵槽深t)	ZQ型	16(6.5)	16(6.5)	24(9)	24(9)	32(11.5)	32(11.5)	36(12.8)	40(13.5)

ZQ、ZQH、ZQSH減速機實際轉動比

傳動比代號	1	2	3	4	5	6	7	8	9
公稱傳動比	1	2	3	4	5	6	7	8	9
型號	50	40	31.5	25	20	16	12.5	10	8
ZQ250-1000	48.57	40.17	31.50	23.31	20.49	5.75	12.64	10.35	8.230
ZQSH250	51.03	40.92	30.90	24.36	19.83	15.89	12.30	9.79	8.16
ZQSH350	49.76	39.90	31.14	24.55	19.99	16.30	12.62	10.04	7.87
ZQSH400-650	49.76	39.90	31.14	24.55	19.99	16.30	12.62	10.04	7.87
ZQSH750	50.77	40.71	31.47	24.81	20.20	16.39	12.69	10.10	7.91
ZQSH850	51.50	39.00	32.18	25.43	19.8	16.12	12.13	9.76	7.99
ZQSH1000	49.76	39.90	31.14	24.55	19.99	16.30	12.62	10.04	7.87
ZQH250、350、400、500	51.71	39.23	30.75	24.42	19.99	16.46	12.53	10.30	8.205
ZQH650	48.78	40.32	30.86	24.51	20.06	15.92	12.12	9.960	7.937
ZQH750	49.78	41.15	31.20	24.78	20.28	16.02	12.19	10.02	7.983
ZQH850	48.47	39.38	30.52	24.35	20.00	15.59	12.73	9.863	8.074
ZQH1000	50.66	40.63	31.72	25.02	19.43	15.89	12.38	10.26	8.043

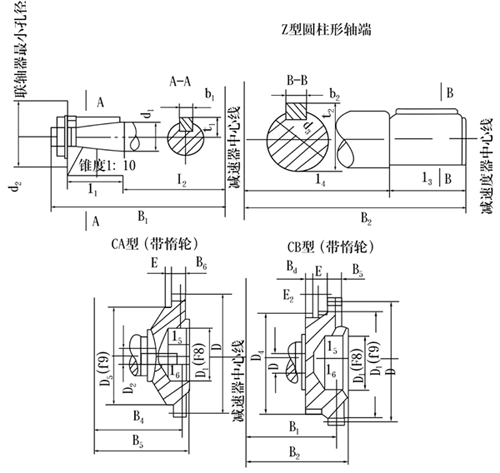

型號		高速軸端							低速軸端
		高速軸端							Z型
		d1	l1	l2	B1	d2min	b1	t1	d3	l3	l4	B2	b2	t2
ZQ ZQH ZQSH	250	30	60	120	200	55	8	16.5	55	85	135	220	16	58.5
	350	40	85	150	260	75	12	21.5			165
	400	40	85	160	270	75	12	21.5		125	175	300
	500	50	85	220	330	85	16	28
	650	60	110	290	430	110	18	32.5		165	265	430
	750	60	110	310	450	110	18	32.5	110	165	285	450	32	116.5
	850	90	135	340	410	150	24	49	130	200	325	525	36	137.2
	1000	90	135	380	550	150	24	49	150	240	365	605	40	158.5

型號		低速軸端
		CA、CB型
		m	Z	D	D1	D2	D3	B3	B4	B5	E	l5	l6	md	Zd1	Dd	Bd	E1	E2
ZQ ZQH ZQSH	250	3	40	120	65	40	100	164.5	154.5	20	24.5	35	40	-	-	-	-	-	-
	350	3	48	144	90	40	110	214	189.5	25	27	45	60	-	-	-	-	-	-
	400	3	56	168	90	40	140	234	207.5	25	35	45	60	-	-	-	-	-	-
	500	4	56	224	120	40	170	270	238.5	35	25	50	75	4	40	160	15	26	16
	650	6	56	336	170	45	260	342	310	40	32	68	95	4	69	276	15	35	35
	750	6	56	336	170	45	260	362	330	40	32	68	95	-	-	-	-	-	-
	850	8	54	432	200	105	260	403	363	50	22	78	100	4	63	252	14	30	22
	1000	10	48	480	200	105	320	507	442	60	45	98	126	-	-	-	-	-	-

注：括號內尺寸只用于Z型加粗單伸軸端，且盡可能不用。(加粗單伸軸端僅適用于ZQH、ZQSH系列)

型號		低速軸軸端
		F型
		D	D1	D2	D3	Dd	L5	L6	L7	E	B3	B4	B5	B6	b
ZQ ZQH ZQSH	250	100	50	25	40	85	25	50	55	27	140	47	25	11	25
	350	120	60	40	45	85	36	66	71	22	186	58	36	14	30
	400	150	60	40	45	100	45	75	80	22	205	67	45	17	35
	500	200	80	40	60	115	55	95	100	22	235	77	55	22	50
	650	250	110	40	70	145	60	105	115	37.5	300	97.5	70	27	60
	750	275	110	40	75	145	70	120	130	36	330	106	80	27	75
	850	300	120	60	75	165	90	140	150	37.5	390	127.5	90	27	75
	1000	325	130	60	80	205	80	140	150	29	415	109	80	32	80

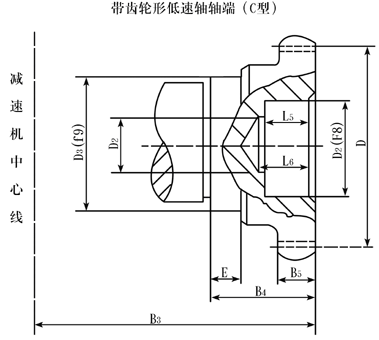

型號		低速軸軸端
		C型
		mn	Z	D	D1	D2	D3	B3	B4	B5	E	L5	L6
ZQ ZQH ZQSH	250	3	40	120	65	40	85	164.5	66.5	20	27	35	40
	350	3	48	144	65	40	90	202	74	25	22	35	40
	400	3	56	168	80	50	100	220	82	25	22	40	50
	500	4	56	224	100	65	115	256	98	35	22	45	58
	650	6	56	336	140	85	145	333	127.5	40	37.5	55	68
	750	6	56	336	140	85	145	350	126	40	36	55	68
	850	8	54	432	170	100	165	388	127.5	50	37.5	65	80
	1000	10	48	480	180	100	205	430	126	60	31	75	100
