ZQA系列中硬齒面齒輪減速機

TAG推薦

攪拌減速機起重減速機 ZQA減速機

立即訂購

ZQA減速機也稱PJ減速機，PJ圓柱齒輪減速器，ZQA減速機系列為中硬齒面齒輪減速機是在ZQ型減速器的基礎上改型設計的。為了提高齒輪的承載能力，又便于替代ZQ型，即安裝尺寸和外形尺寸、輸入和輸出軸伸不變的情況下，只改變齒輪的材質和熱處理方式采用中硬齒面。并將ZQ減速器的速比23.34改成25.02。

主要型號：ZQA250、ZQA350、ZQA400、ZQA500 ZQA650、ZQA750、ZQA850、ZQA1000

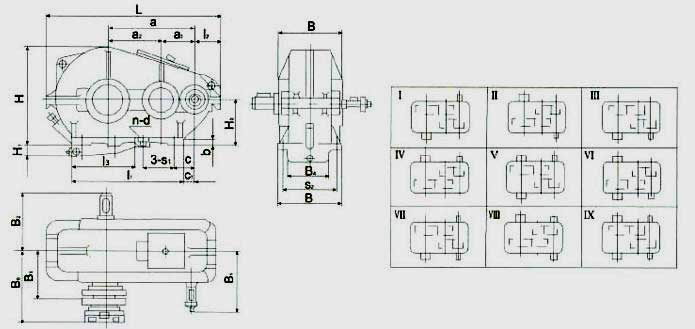

外形、安裝尺寸及裝配形式

型號	中心距			中心高	大外形尺寸			軸端尺寸				L1	L2	L3	B4	H1	b	安裝尺寸						減速器大質量 Kg
	a	a1	a2	H0	L	B	H	高速軸	低速軸									C	C1	孔距		孔徑 D	孔數n
	a	a1	a2	H0	L	B	H	B1	B2	B6	B3							C	C1	S1	S2	孔徑 D	孔數n
ZQA25	250	100	150	0 160-1.5	540	230	315	200	217	170	164.5	345	101	-	-	-	20	60	28	235	190	17	4	103
ZQA35	350	150	200	0 200-1.5	730	290	400	260	270	222	214	470	132	-	-	-	2525	100	40	310	250	17	4	189
ZQA40	400	150	250	0 250-1.5	826	310	490	270	305	250	234	490	133	-	-	-	25	110	80	370	270	17	4	253
ZQA50	500	200	300	0 300-1.5	986	350	592	330	335	290	270	620	148	-	-	-	25	130	80	240	310	17	6	385
ZQA65	650	250	400	0 320-1.5	1278	470	697	430	430	370	342	830	183	495	318	95	35	160	85	215	410	25	8	878
ZQA75	750	300	450	0 320-1.5	1448	510	745	450	450	410	362	1020	207	620	362	130	35	155	55	275	450	25	8	1000
ZQA85	850	350	500	0 400-1.5	1632	580	875	510	525	480	403	1100	236	610	418	105	40	155	75	300	520	32	8	1462
ZQA100	1000	400	600	0 400-1.5	1896	660	965	550	565	495	507	1350	257	870	490	200	40	200	100	350	590	32	8	2140

型號	高速軸端							低速軸端
	高速軸端							Z型
	d1	L1	L2	B1	dmin	b1	t1	d3	L3	L4	B2	b2	t2
ZQA25	30	60	120	200	55	5	15.5	55	82	135	217	16	59
ZQA35	40	85	150	260	75	10	20.9	65	105	165	270	18	69
ZQA40	40	85	160	270	75	10	20.9	80	130	175	305	22	85
ZQA50	50	85	220	330	85	12	25.9	80	130	205	335	22	85
ZQA65	60	108	290	430	110	16	31.4	110	165	265	430	28	116
ZQA75	60	108	310	450	110	16	31.4	110	165	285	450	28	116
ZQA85	90	135	340	510	150	22	46.7	130	200	325	525	32	137
ZQA100	90	135	380	550	150	22	46.7	150	200	365	565	36	158

型號	低速軸端
	C型												F型
	m	z	D	D1	D2	D3	B3	B4	B5	E	L5	L6	D4	D5	D6	P	Q	B6	T	t3
ZQA25	3	40	120	65	40	100	164.5	154.5	20	24.5	35	40	100	50	40	25	10	170	50	25
ZQA35	3	48	144	90	40	110	214	189.5	25	27	45	60	120	60	45	30	12	222	72	30
ZQA40	3	56	168	90	40	140	234	207.5	25	35	45	60	150	60	45	35	15	250	90	30
ZQA50	4	56	224	120	40	170	270	238.5	35	25	50	75	200	80	60	50	20	290	110	40
ZQA65	6	56	336	170	45	260	342	310	40	32	68	95	250	110	70	60	25	370	130	45
ZQA75	6	56	336	170	45	260	362	330	40	32	68	95	275	110	75	75	25	410	150	50
ZQA85	8	54	432	200	105	260	403	363	50	22	78	100	300	120	75	75	25	480	180	50
ZQA100	10	48	480	200	90	320	507	442	60	45	98	126	325	130	80	80	30	495	160	60

ZQA減速機的傳動比

公稱傳動比	50	40	31.5	25.0	20	16	12.5	10	8
實際傳動比	48.57	40.17	31.50	25.02	20.49	15.75	12.64	10.35	8.23

鞍山ZQA系列中硬齒面齒輪減速機　沈陽ZQA系列中硬齒面齒輪減速機　
