擺線針輪減速機,XL擺線針輪減速機-鞍山一鋼減速機制造有限公司

BL擺線針輪減速機



結構原理
   BL擺線針輪減速機是采用K-H-V少齒差行星式傳動原理及擺線針齒嚙合的新穎傳動機械。廣泛應用于紡織印染、輕工食品、冶金礦山、石油化工、起重運輸及工程機械等中的驅動和減速裝置。
    本公司生產的擺線針輪減速機質量優良、性能、規格、。
  BL擺線針輪減速機全部傳動裝置可分為三部分:輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位 180°的雙偏心套,在偏心套上裝有兩個滾柱軸承,形成H機構,兩個擺線輪的中心孔即為偏心套上轉臂軸承的 滾道,并由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合,以組成少齒差內嚙合減速機構,(為了減少摩擦,在速比小的減速機中,針齒上帶有針齒套)。當輸入軸帶著偏心套轉動一周時,由于擺線輪上齒廊曲線的特點及其受針齒輪上針齒限制之故,擺線輪的運動成為即有公轉又有自轉的平面運動,在輸入軸正轉一周時,偏心套亦轉動一周,擺線輪于相反方向上轉過一個齒差從而減速,再借助輸出機 構,將擺線輪的低速自轉運動通過銷軸,傳遞給輸出軸,從而獲得較低的輸出轉速。
主要特點
運轉平穩噪聲低
擺線針齒嚙合齒數較多,重疊系數大以及具件平穩的機理,使振動和噪聲限制在   小程度。
  減速比大和
單機減速時速比就能達1:87,若采用多級減速比,減速比則   大,效率在以上。
使用,壽命長

由于采用了行星傳動,輸入軸與輸出軸在同一軸心上,使其機型獲得盡可能小的尺寸。
、維修方便,容易分解安裝,   少零件個數以及簡單的潤滑,使擺線針輪減速機深受用戶的信賴。
單級機型有:2 3 4 5 6 7 8 9 10 11
其減速比有:11 17 23 25 29 35 43 59 71 87
雙級機型有:42 53 63 74 84 85 95 106
其減速比有:121 187 289 385 473 595 731 841 1003 1225 1505 1849 2065 2537 3481 5133

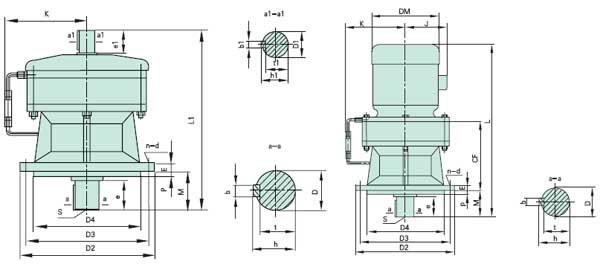

外型安裝尺寸







尺寸
機型號
CFL1ee1PEMn-dSD2D3D4DbhtD1b1h1t1K重量
B11512825828416656-13M82302001703510383018620.514.5-45
B151512825828416656-13M82302001703510383018620.514.5-24
X31432634535415506-12M82302001703510383018620.514.5-26
B21873528236420896-13M10260230200451448.539.522624.518.5-75
B181873528236420896-13M10260230200451448.539.522624.518.5-38
X41613246340415796-12M10260230200451448.539.522624.518.5-38
B32274228258422896-13M10340310270551659493083326-110
B222274228258422896-13M10340310270551659493083326-75
X52194167945420926-12M1034031027055165949308332620093
B4269490105585261148-17M12400360316702074.562.535103830-170
B27269490105585261148-17M12400360316702074.562.535103830-115
X62624768054522928-16M124003603166518695835103830220138
X727953298655221148-18M124303903458022857140124335230160
B53236291308263014012-24M1649545040090259581451448.539.5-350
B333236291308263014012-24M1649545040090259581451448.539.5-203
X83356021107063011212-18M1649045040090259581451448.539.5360240
B63797361658283517712-24M205805204551002810690501453.544.5-500
B393797361658283517712-24M205805204551002810690501453.544.5-390
X93827241298083517012-22M205805204551002810690501453.544.5350370
B741478316582104018012-28M246505905201102811610055165949-645
B4541478316582104018012-28M246505905201102811610055165949-525
X10438814140100104017412-22M246505905201102811610055165949390622

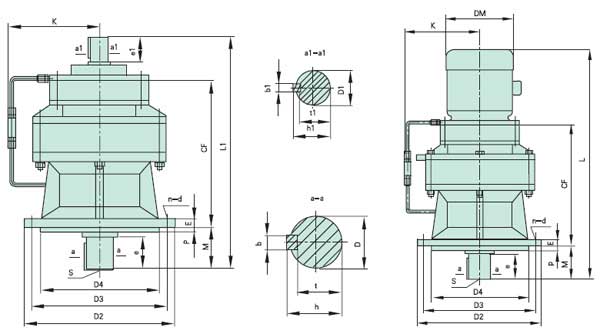

尺寸Size
機型號Machine Type
L1ee1PEMn-dSD2D3D4CFDbhtD1b1h1t1K1重量Weight
B314738228422896-13M103403102703185516594918620.514.5300150
B22154738228422896-13M103403102703185516594918620.514.5300130
X534737935420926-12M103403102703075516594918620.514.530094
B41540105285261148-17M12400360316360702074.562.518620.514.5310205
B2715540105285261148-17M12400360316360702074.562.518620.514.5310124
X635138035522928-16M124003603163506518695818620.514.5310149
B42558105365261148-17M12400360316379702074.562.522624.518.5320205
B2718558105365261148-17M12400360316379702074.562.522624.518.5320175
X7457898405221148-18M124303903453888022857122624.518.5320193
B526441303663014012-24M164954504004429025958122624.518.5360380
B33186441303663014012-24M164954504004429025958122624.518.5360235
X846441104063011212-18M164904504004489025958122624.518.5360270
B537061305863014012-24M164954504004619025958155165949360415
B33227061305863014012-24M164954504004619025958155165949360260
X856921104563011212-18M16490450400475902595813083326360335
B637961655883517712-24M2058052045551410028106903083326350550
B39227961655883517712-24M2058052045551410028106903083326350425
X957901294583517012-22M2058052045551410028106903083326350461
B7485616558104018012-28M246505905205691102811610035103830390770
B452785616558104018012-28M246505905205691102811610035103830390545
X10688414054104017412-22M246505905205861102811610035103830390650




鞍山BL擺線針輪減速機 沈陽BL擺線針輪減速機
